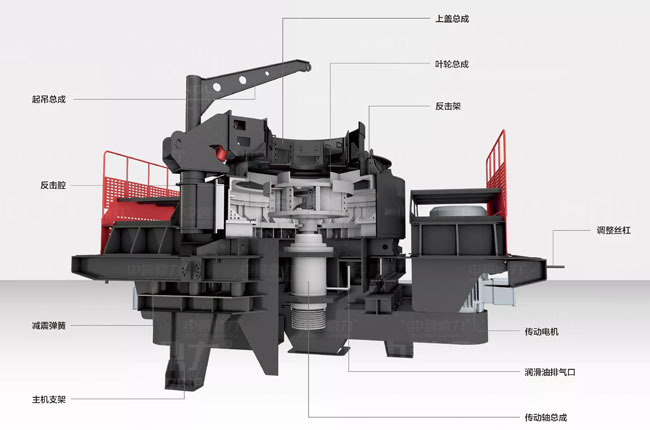

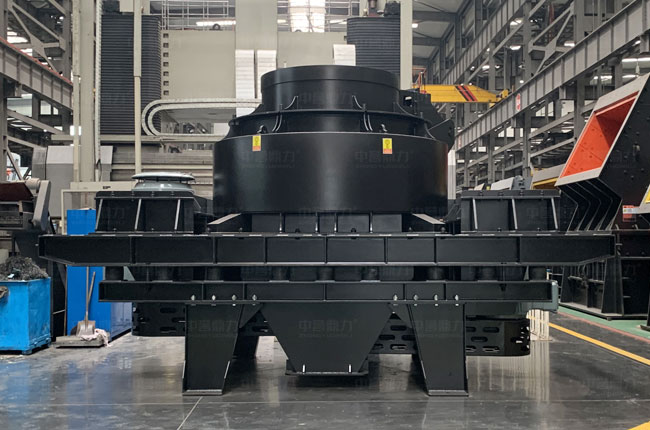

VSI沖擊式制砂機組成結構

1、起吊總成：用于檢修葉輪，檢修傳動軸；

2、反擊腔：破碎物料；

3、減震彈簧：減輕設備震動；

4、主機支架：支撐固定主機；

5、上蓋總成：調整進料方式，“ 進料”和“瀑落進料”；

6、葉輪總成：對原料進行加速，使原料甩到破碎腔，將其破碎；

7、反擊架：使破碎腔產生料襯；

8、調整絲杠：調節皮帶松緊；

9、傳動電機：提供動力；

10、潤滑油排氣口：使?jié)櫥�油回流順暢�?/p>

11、傳動軸總成：為葉輪提供動力。

VSI沖擊式制砂機工作原理

VSI系列制砂機又叫立軸沖擊式破碎機，是利用高速運動的物料相互碰撞自行破碎及物料之間的摩擦而粉碎，不僅能夠碎石，還可以對石子進行整形。

根據物料的抗壓強度、磨蝕性，立軸沖擊式破碎機的工作形式可分為:“石打石” 和“石打鐵"。

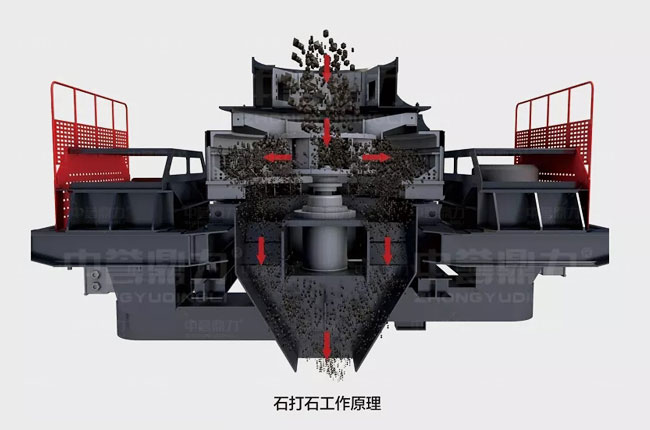

“石打石”適用于中硬以上磨蝕性大的物料破碎，如玄武巖等。破碎過程中從甩輪射出的物料與物料襯層發生沖擊，而不與設備金屬元件直接接觸，減少鐵耗，從而減少維護保養時間。‘石打石” 工作情況下成品粒形好，含粉量稍多。

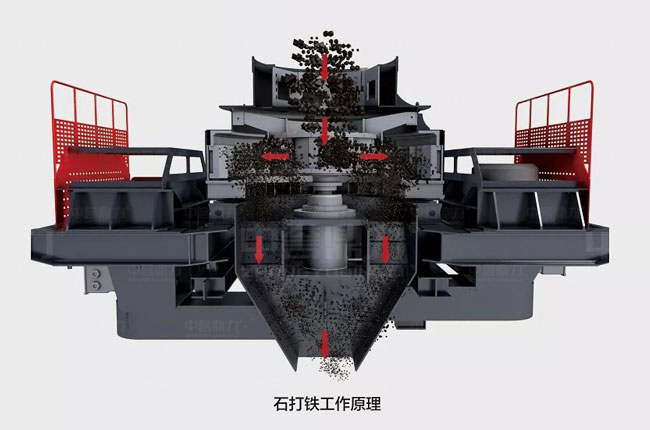

“石打鐵”適用于中硬以下磨蝕性小的物料破碎，如石灰石等�！笔�打鐵" 工作情況下破碎效率較高，對反擊塊有的磨損。

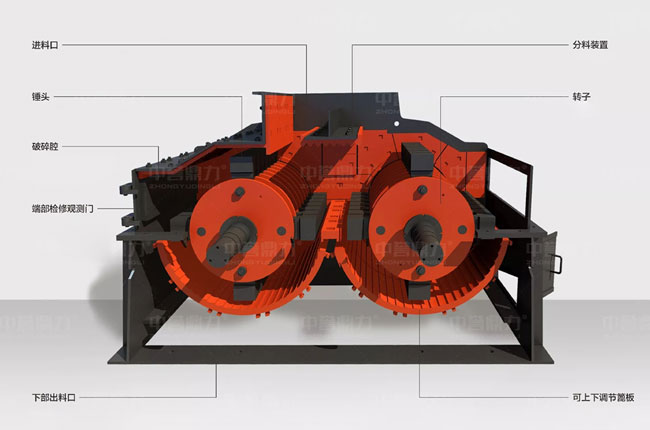

ZSJ雙轉子制砂機組成結構

1、進料口：雙進料口設計，給料均勻；

2、錘頭：采用高格合金材料，更加耐磨可靠；

3、破碎腔：破碎腔內物料被兩個轉子相互沿切線方向拋出，形成多次循環反擊破碎；

4、端部檢修觀測門：人工觀測門方便觀測設備內部工作部件的使用情況，及時進行維護保養；

5、下部出料口：成品砂自出料口排出，經輸送帶送至相應料倉；

6、分料裝置：經過分料裝置后，原料通過雙進料口分布在轉子錘頭正前方；

7、轉子：設備在運行過程中，兩個轉子相對運轉；

ZSJ雙轉子制砂機工作原理

ZSJ雙轉子制砂機采用錘頭打擊、破碎腔反擊等作用制砂，又稱錘式制砂機，改變了單轉子制砂機設備動能消耗大、產品形狀差的弊端。

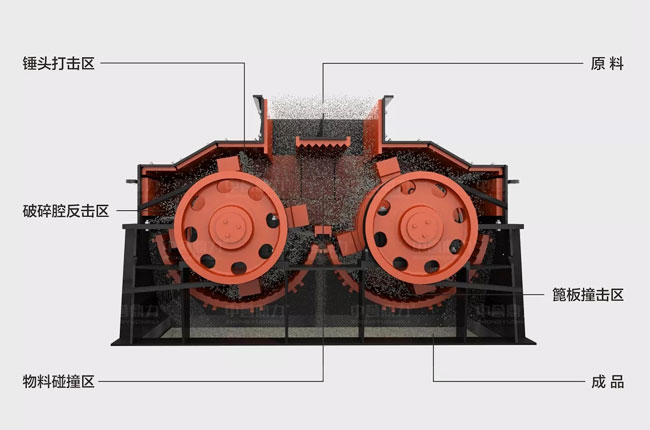

ZSJ雙轉子制砂機工作過程中兩個轉子相對運轉，進入破碎腔的巖石物料由一個轉子上的錘頭進行打擊破碎，并獲得動能后高速撞向另一個轉子進行再次破碎。同時高速運動的物料相互之間也會產生碰撞，經如此多次循環的打擊破碎后，通過篦板縫隙排出機外。

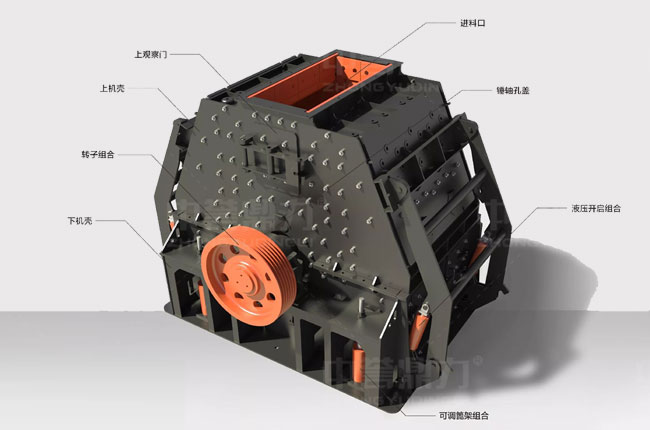

可逆錘式制砂機組成結構

1、上觀察門：用于觀察設備內錘頭、護邊、襯板等磨損情況；

2、上機殼：內部安裝加厚襯板，堅固；

3、轉子組合：轉子可正反轉，大護邊，錘軸透擋板+擋軸板結構，運行穩定，；

4、下機殼：兩個側門+兩個端門，檢修維護方便；

5、進料口：不同型號進料口尺寸有所區別，進料粒度＜180mm；

6、錘軸孔蓋：

7、液壓開啟組合：可通過液壓缸將端蓋開啟。

可逆錘式制砂機工作原理

KZS可逆錘式制砂機可用于破碎硬質巖石，是一種轉子可以正反轉的單轉子錘式破碎機械，既可以用來制砂生產骨料，又可用于破碎花崗巖、鵝卵石等硬巖物料。

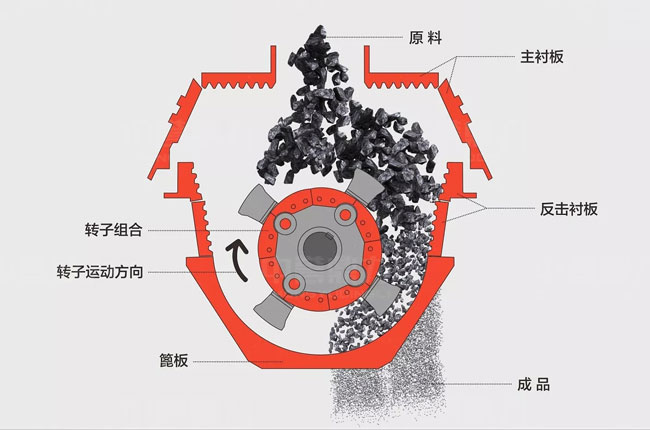

KZS可逆錘式制砂機采用大轉子、小錘頭、低轉速。電動機通過皮帶傳動帶動轉子旋轉，轉子旋轉帶動轉子上的錘頭高速旋轉。轉子兩側增設凹凸不平的調節反擊板，打擊力度大、效率高，使物料在高速螺旋回轉錘頭的打擊和反擊的共同作用下瞬間粉碎，粉碎細度高。物料經過多次沖擊形成了粒度小于蓖板蓖縫間隙的顆粒而排出。

HVI沖擊式制砂機組成結構

1、起吊總成：用于檢修葉輪，檢修傳動軸；

2、反擊腔：破碎物料；

3、減震彈簧：減輕設備震動；

4、主機支架：支撐固定主機；

5、上蓋總成：調整進料方式，“ 進料”和“瀑落進料”；

6、葉輪總成：對原料進行加速，使原料甩到破碎腔，將其破碎；

7、反擊架：使破碎腔產生料襯；

8、調整絲杠：調節皮帶松緊；

9、傳動電機：提供動力；

10、潤滑油排氣口：使?jié)櫥�油回流順暢�?/p>

11、傳動軸總成：為葉輪提供動力。

HVI沖擊式制砂機工作原理

HVI系列制砂機又叫立軸沖擊式破碎機，是利用高速運動的物料相互碰撞自行破碎及物料之間的摩擦而粉碎，不僅能夠碎石，還可以對石子進行整形。

根據物料的抗壓強度、磨蝕性，立軸沖擊式破碎機的工作形式可分為:“石打石” 和“石打鐵"。

“石打石”適用于中硬以上磨蝕性大的物料破碎，如玄武巖等。破碎過程中從甩輪射出的物料與物料襯層發生沖擊，而不與設備金屬元件直接接觸，減少鐵耗，從而減少維護保養時間�！�石打石” 工作情況下成品粒形好，含粉量稍多。

“石打鐵”適用于中硬以下磨蝕性小的物料破碎，如石灰石等�！笔�打鐵" 工作情況下破碎效率較高，對反擊塊有的磨損。
