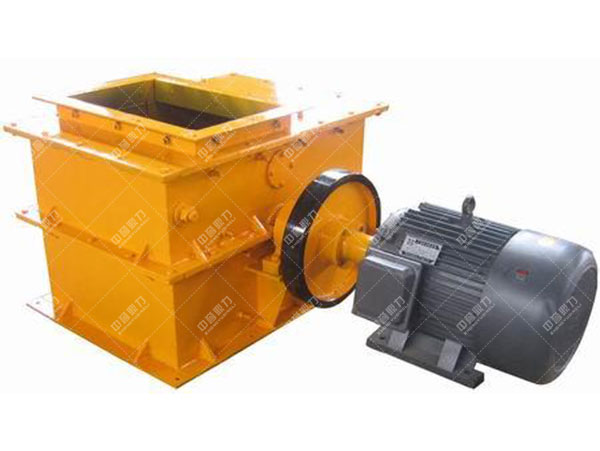

【環錘式破碎機結構_工作原理】環錘式破碎機用在各種脆性巖石，如煤、煤矸石、爐渣、頁巖、疏松碳酸鈣等，被破碎巖石的很大抗壓受力性能不過12MPa，表面水分小于9%，環錘式破碎機由轉子、機械、調整機構等主要部分構成，電機通過彈性柱銷聯軸器直接驅動轉子。

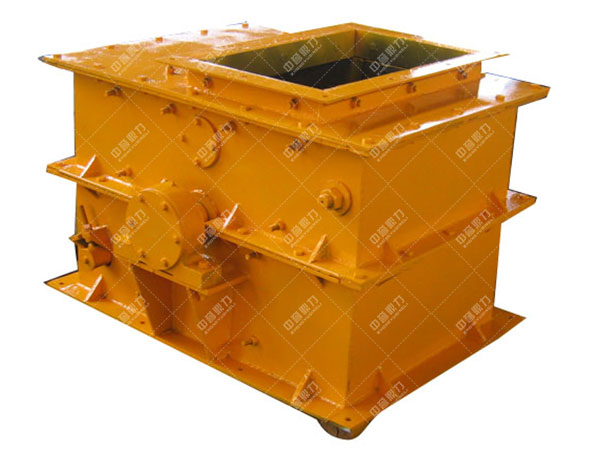

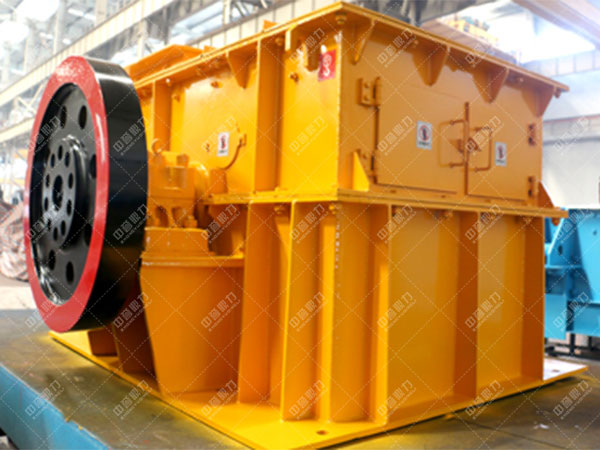

環錘式破碎機結構

環錘式破碎機轉子部分由主軸、端部圓盤、錘頭卡盤、錘軸等主要零件構成，環錘吊掛在錘軸上，錘軸安裝在端部圓盤和錘頭卡盤上，端部圓盤和卡盤用平鍵和圓螺母不變在主軸上。

環錘式破煤機機械部分由上下機殼、破碎板、蓖條、篩架、襯板等主要零件構成，破碎板和蓖條安裝在篩架上，篩架的一端用軸懸掛在上機械兩側的軸座上，另一端通過銜接板與調整機構相連，襯板安裝在機殼兩側的內壁上，用以保護機殼不受磨損，破碎蓖條與轉子形成粉碎腔，機器的調整部分通過篩架的拉桿進行調整。

環錘式破碎機工作原理

環錘式破碎機是一種帶有環錘的沖擊破，環錘不僅能隨轉子公轉，還能繞錘軸自轉，巖石進入粉碎腔后，先取得隨轉子高速運行的環錘的沖擊影響而破碎，被破碎的巖石從環錘處取得動能，高速地沖向破碎板，取得級破碎，然后落到蓖條上，取得環錘地擠壓和磨剝深度破碎，并透過篩孔排出，不能破碎地巖石雜物進入金屬收集器，爾后定時清掃。

環錘式破碎機出料粒度的調整，是通過替換不同孔隙的篩條或蓖條來達成的，通常篩條或蓖條出料粒度為30毫米，如選擇別種出料粒度，須訂貨時專門供應，用戶是否所要生產廠配合旁漏斗，訂貨時需要注明。
